limitatore di profondità per pinze

Inviato: venerdì 20 aprile 2012, 7:55
da carlo
A seguito di una piacevole e graditissima conversazione con un conoscente, dovendo costruire un asse per una ruota, asse che prevedeva molte quote sui diametri e le rispettive lunghezze , ho pensato di mostrare l'utilizzo di un piccolo accessorio, che se pur non indispensabile, facilita molto l'esecuzione della realizzazione di un pezzo : il limitatore di profondità.

Infatti il pezzo da lavorare si può togliere e rimettere nella pinza, avendo la certezza che sia posizionato dentro di essa sempre alla stessa profondità.

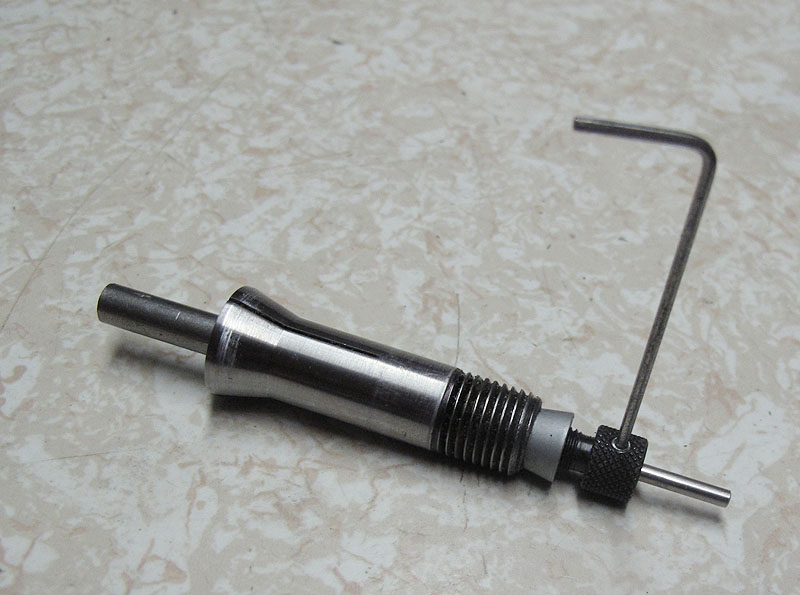

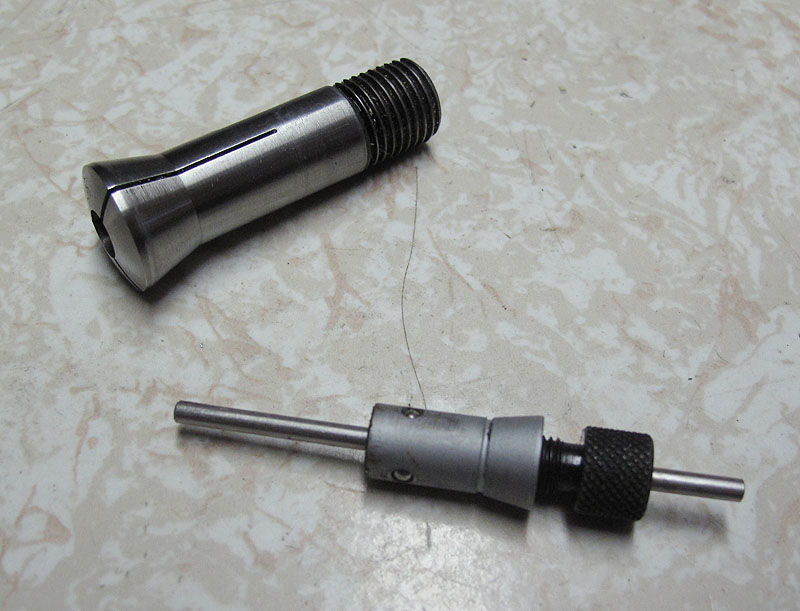

Questo il piccolo attrezzo per le pinze W12 del mio Schaublin 70

Immagine

Immagine

Una volta introdotto il corpo del limitatore nella parte posteriore della pinza si avvita la vite che ,spingendo verso l'esterno le tre sfere, blocca saldamente detto corpo dentro alla pinza.

Il pezzo da lavorare che viene inserito nella pinza si appoggerà sempre sulla barretta di acciaio garantendo l'unicità della sua posizione.
La posizione di questa barretta è regolabile, all'interno del limitaore , tramite una brugola:

Immagine

Cordialità.
Carlo

Re: limitatore di profondità per pinze

Inviato: venerdì 20 aprile 2012, 10:21
da pendolum
Molto carino!
Ma non è originale Shaublin?
Chi lo produce?

In una delle mie pinze ho trovato una barretta di alluminio incastrata all'interno. Forse il precedente possessore ha pensato ad un metodo più brutale :lol:

Re: limitatore di profondità per pinze

Inviato: sabato 21 aprile 2012, 21:22
da reparatheure
This is an original Schaublin part.

Re: limitatore di profondità per pinze

Inviato: domenica 22 aprile 2012, 8:04
da carlo
reparatheure ha scritto:This is an original Schaublin part.
...infatti, questa è la pagina del catalogo Schaublin per il 70:

Immagine

Cordialità.
Carlo

Re: limitatore di profondità per pinze

Inviato: domenica 22 aprile 2012, 9:56
da pendolum
Grazie per l'informazione.

Non ho il catalogo dal quale hai preso la foto.

Probabilmente il catalogo che ho io è più vecchio e quell'attrezzo non c'era.

Quando hai tempo riesci a postare nella sezione documentazione anche questo catalogo?

Grazie

Re: limitatore di profondità per pinze

Inviato: domenica 22 aprile 2012, 23:43
da reparatheure

Re: limitatore di profondità per pinze

Inviato: lunedì 23 aprile 2012, 7:57
da carlo
Hi reparatheure,
...and what about a price list for the same cat. ? ""==""

All the best.
Carlo

Re: limitatore di profondità per pinze

Inviato: lunedì 23 aprile 2012, 10:56
da pendolum
reparatheure ha scritto:You can download the last edition of the SV70 catalogue here:

http://www.smsa.ch/Produits/Tours-conventionnels-de-Haute-Precision/Serie-70/Accessoires/Accessoires-70-CF-W12-sur-etabli

Thanks!
Very useful.

Let me join Carlo in requiring you the availability of the price list.

Re: limitatore di profondità per pinze

Inviato: lunedì 23 aprile 2012, 18:58
da reparatheure
The problem is that Schaublin doesn't sell directly, so you have to ask a distributor (generaly price X2).

Re: limitatore di profondità per pinze

Inviato: lunedì 23 aprile 2012, 19:33
da carlo
reparatheure ha scritto:The problem is that Schaublin doesn't sell directly, so you have to ask a distributor (generaly price X2).
Tanx for your time.

Best.
Carlo
