taglia conoidi

...del presente e del passato
Rispondi
Avatar utente
carlo
Site Admin
Messaggi: 6495
Iscritto il: giovedì 23 febbraio 2006, 10:19
Località: Bella Liguria - Lavagna
Contatta:

taglia conoidi

Messaggio da carlo » sabato 11 maggio 2013, 8:38

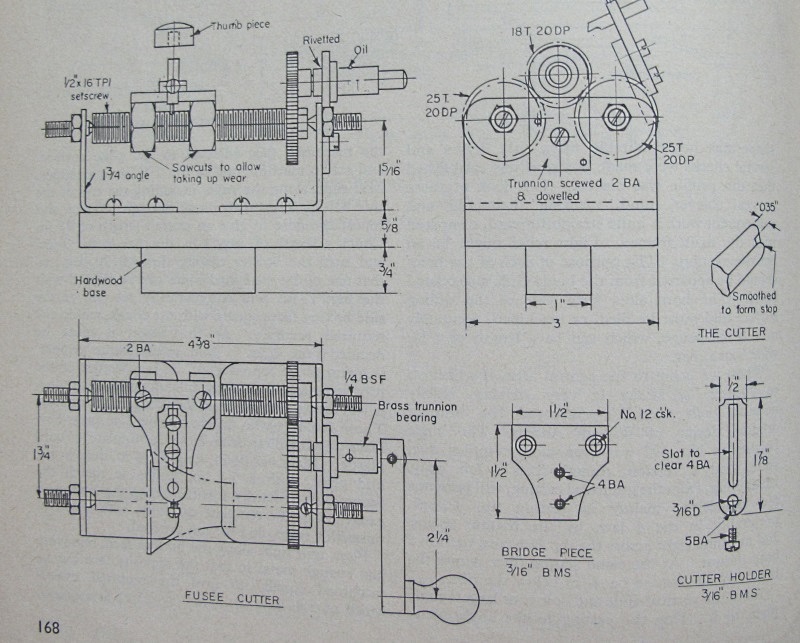

Non credo che possa essere di utilità per molti, ma come informazione immagino possa essere di interesse per qualcuno e quindi pubblico la foto che ho tratto da una vecchia rivista inglese "Model Engineer" che rappresenta i disegni costruttivi di uno strumento per ricavare le gole di un conoide.

Immagine

Cordialità.
Carlo
The best is yet to come
cchiù lluonga è a pinsata, cchiù granni è a minchiata :lol:
_________________________________________________

Immagine

elenco dell'attrezzatura usata in vendita per orologiai hobbisti

Avatar utente
antonio49
Messaggi: 53
Iscritto il: martedì 1 dicembre 2009, 23:59

Re: taglia conoidi

Messaggio da antonio49 » sabato 11 maggio 2013, 9:20

Trovo molto interessante questa costruzione,l 'altezza della vite porta utensile sembra più alta a destra (1 5/6) o è un effetto ottico.?
Ciao
Antonio

Avatar utente
carlo
Site Admin
Messaggi: 6495
Iscritto il: giovedì 23 febbraio 2006, 10:19
Località: Bella Liguria - Lavagna
Contatta:

Re: taglia conoidi

Messaggio da carlo » domenica 12 maggio 2013, 7:00

antonio49 ha scritto:Trovo molto interessante questa costruzione,l 'altezza della vite porta utensile sembra più alta a destra (1 5/6) o è un effetto ottico.?Ciao
Antonio
decisamente un effetto ottico. Comunque quell'altezza di 1 e 5/16 è una di convenienza e non legata alla funzionalità dell'attrezzo.

Cordialità.
Carlo
The best is yet to come
cchiù lluonga è a pinsata, cchiù granni è a minchiata :lol:
_________________________________________________

Immagine

elenco dell'attrezzatura usata in vendita per orologiai hobbisti
