micrometro Etalon in riparazione

Messaggio da carlo » sabato 17 maggio 2014, 19:35

Immagine

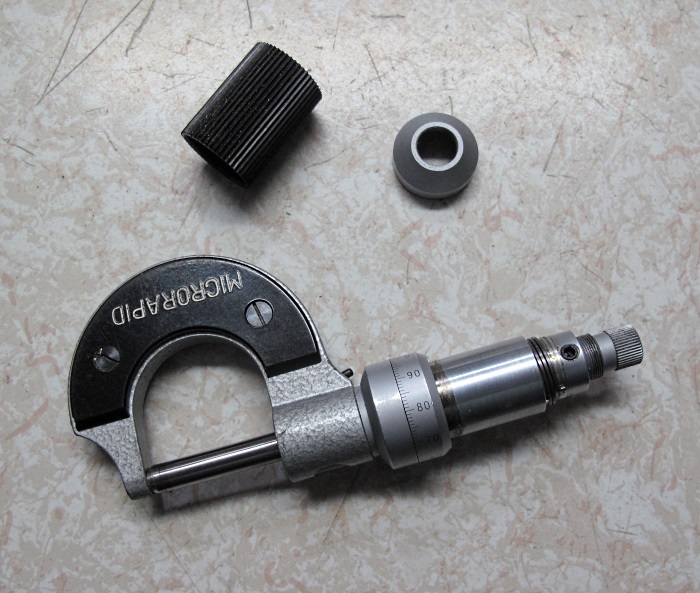

inspiegabilmente quando ho preso in mano questo micrometro, dopo averlo usato tantissime volte, mi son trovato che le incudini non chiudevano a ZERO ma rimanevano aperte di un paio di mm. ><><><

Ho provato o smontarlo ed ho allentato la brugola visibile in fotografia.
Le incudini si sono avvicinate ma non riesco più a fissare il nonio.

Qualche indicazione in proposito.

Cordialità.
Carlo
The best is yet to come
cchiù lluonga è a pinsata, cchiù granni è a minchiata :lol:
_________________________________________________

Immagine

elenco dell'attrezzatura usata in vendita per orologiai hobbisti

mariner

Re: micrometro Etalon in riparazione

Messaggio da mariner » lunedì 26 maggio 2014, 23:39

provo a darti qualche indicazione
quella ghiera in plastica nera va inserita cercando di agganciare la molla che fa da frizione , avvitando poi la ghiera in acciaio la tiene pressata al canotto in modo che lo possa trascinare quando lo giri . e' solo una questione di montaggio esatto .
pero' dovrebbe funzionare anche a mano come in foto senza la ghiera , ma senza l'effetto frizione .

Avatar utente
carlo
Site Admin
Messaggi: 6476
Iscritto il: giovedì 23 febbraio 2006, 10:19
Località: Bella Liguria - Lavagna
Contatta:

Re: micrometro Etalon in riparazione

Messaggio da carlo » martedì 27 maggio 2014, 7:37

Grazie per le informazioni.
Provo e poi ti so dire.

Cordialità.
carlo
The best is yet to come
cchiù lluonga è a pinsata, cchiù granni è a minchiata :lol:
_________________________________________________

Immagine

elenco dell'attrezzatura usata in vendita per orologiai hobbisti

mariner

Re: micrometro Etalon in riparazione

Messaggio da mariner » venerdì 19 settembre 2014, 22:43

ma.............che fine ha fatto il micrometro ?
potevi mandarmelo insieme al visore no ?
ciao ciao

Avatar utente
carlo
Site Admin
Messaggi: 6476
Iscritto il: giovedì 23 febbraio 2006, 10:19
Località: Bella Liguria - Lavagna
Contatta:

Re: micrometro Etalon in riparazione

Messaggio da carlo » sabato 20 settembre 2014, 8:40

ti ringrazio marino, ma sono riuscito a metterlo a posto da solo.

Non riesco invece a mettere a posto un comparatore perchè non so come montare la ghiera esterna....in effetti finisce sempre che anche la tolgo, quella ghiera, in modo palesemente non corretto.... ""=="" ""=="" $£"&&

Non è che vorresti spiegare a me ed agli amici che ci leggono il modo corretto di operare per manutenere un comparatore... ""=="" ""==""

Grazie se riuscirai a trovare qualche minuto ( ma forse ci vorrà di più... :lol: )

Cordialità.
Carlo
The best is yet to come
cchiù lluonga è a pinsata, cchiù granni è a minchiata :lol:
_________________________________________________

Immagine

elenco dell'attrezzatura usata in vendita per orologiai hobbisti

Avatar utente
pendolum
Messaggi: 1509
Iscritto il: venerdì 19 gennaio 2007, 20:47
Località: Roma

Re: micrometro Etalon in riparazione

Messaggio da pendolum » sabato 20 settembre 2014, 10:23

Non so se ho capito bene la domanda ...

Su un mio comparatore da pochi euro (la cui ghiera esterna in lega scadente di alluminio si è frammentata in 4 parti :(((((: che comunque ho provveduto a riincollare e cerchiare esternamente con un filo di ferro ""=="" :lol: ) mi pare di aver visto che il sistema di fissaggio della ghiera consiste in un dente sulla circonferenza del comparatore e, dal lato opposto della circonferenza, un filo di acciaio armonico curvato verso l'esterno. Agganciando la ghiera sulla "gobba" del filo curvo e spingendola verso il dente si provoca l'aggancio in due punti.

Ma questo probabilmente vale solo sui comparatori da quattro soldi. Quelli seri avranno altri sistemi di assemblaggio.

mariner

Re: micrometro Etalon in riparazione

Messaggio da mariner » lunedì 22 settembre 2014, 0:53

ci sono parecchi sistemi per il blocco della ghiera , ed ogni casa ha il suo
difficile dare delle indicazioni che vadano bene per tutti
quasi tutti pero' hanno tre piccole frizioni sotto al quadrante , che hanno due funzioni : bloccare la ghiera e contemporaneamente lasciarla ruotare
si parte dagli indici , distanziale , lancette , quadrante . sotto il quadrante ci sono le viti di bloccaggio .
la Compac svizzera aveva un sistema di chiusura con anello elastico dal di sotto , ma solo per i tastatori
se mi fai vedere la ghiera ed il comparatore so dirti qualcosa in piu'

Avatar utente
carlo
Site Admin
Messaggi: 6476
Iscritto il: giovedì 23 febbraio 2006, 10:19
Località: Bella Liguria - Lavagna
Contatta:

Re: micrometro Etalon in riparazione

Messaggio da carlo » lunedì 22 settembre 2014, 19:24

come richiesto:

Immagine

ma temo che il guaio grosso sia la ghiera di plastica che è "venata" per metà (...solo metà ""=="" )

cordialità.
Carlo
The best is yet to come
cchiù lluonga è a pinsata, cchiù granni è a minchiata :lol:
_________________________________________________

Immagine

elenco dell'attrezzatura usata in vendita per orologiai hobbisti

Avatar utente
pendolum
Messaggi: 1509
Iscritto il: venerdì 19 gennaio 2007, 20:47
Località: Roma

Re: micrometro Etalon in riparazione

Messaggio da pendolum » martedì 23 settembre 2014, 0:24

Bisognerebbe vedere il comparatore di fianco (di profilo) per vedere se possono essere alloggiate le due molle in modo da sporgere ed agganciare la flangia interna della ghiera.

mariner

Re: micrometro Etalon in riparazione

Messaggio da mariner » martedì 23 settembre 2014, 22:36

il dentino della ghiera ormai e' andato . non vedo alternative se non rifare la ghiera in alluminio , ma e' dura ........
le due mole una serve per il bloccaggio della ghiera al corpo mentre l'altra dovrebbe servire a bloccare il vetro alla ghiera .
la mim penso non esista piu' , faceva anche i minimetri .
non so da dove li tirate fuori questi reperti archeologici ..............
la misura non e' piu' affidabile per gli accoppiamenti ormai usurati

Avatar utente
carlo
Site Admin
Messaggi: 6476
Iscritto il: giovedì 23 febbraio 2006, 10:19
Località: Bella Liguria - Lavagna
Contatta:

Re: micrometro Etalon in riparazione

Messaggio da carlo » mercoledì 24 settembre 2014, 8:50

per soddisfare la curiosità di massimo:

Immagine

per mariner
certamente rifare tutta la ghiera in alluminio è impensabile dati i costi.
Il dentino che muove il quadrante per azzeralo c'è ( è dalla parte opposta rispetto a quella rappresentata in fotografia) ma il grosso guaio è la ghiera stessa che è venata per una sua metà.
Penso proprio che non valga la pena ripristinare la funzionalità di questo comparatore....faccio prima ad acquistarne uno usato.

Scusa l'ignoranza cosa è un minimetro?

Cordialità.
Carlo
The best is yet to come
cchiù lluonga è a pinsata, cchiù granni è a minchiata :lol:
_________________________________________________

Immagine

elenco dell'attrezzatura usata in vendita per orologiai hobbisti

Avatar utente
pendolum
Messaggi: 1509
Iscritto il: venerdì 19 gennaio 2007, 20:47
Località: Roma

Re: micrometro Etalon in riparazione

Messaggio da pendolum » giovedì 25 settembre 2014, 0:07

Grazie Carlo,

ma se la ghiera è così mal messa temo che non ci sia nulla da fare.

mariner

Re: micrometro Etalon in riparazione

Messaggio da mariner » giovedì 25 settembre 2014, 16:57

penso anch'io che sia irrecuperabile
ci sarebbe una possibilita' estrema , quella di fare 4 fori laterali sul corpo a 90 gradi , filettare di 2mm , e mettere 4 staffettine a L nel modo che tengano schiacciata la ghiera . pero' dopo il comparatore va smontato e pulito chiaramente .
te ne mando uno io insieme al resto del ... carlino , forse e' meglio
ecco cosa e' un minimetroImmagine
Immagine

Avatar utente
carlo
Site Admin
Messaggi: 6476
Iscritto il: giovedì 23 febbraio 2006, 10:19
Località: Bella Liguria - Lavagna
Contatta:

Re: micrometro Etalon in riparazione

Messaggio da carlo » giovedì 25 settembre 2014, 18:56

Grazie per le preziosissime informazioni,

Sul mio Schaublin 70 , onde poter misurare l'avanzamento trasversale del carro avevo messo un comparatore millesimale...ora so di averci messo un minimetro.... :lol:

Cordialità.
Carlo
The best is yet to come
cchiù lluonga è a pinsata, cchiù granni è a minchiata :lol:
_________________________________________________

Immagine

elenco dell'attrezzatura usata in vendita per orologiai hobbisti
