Re: ....io ci provo..

Messaggio da sobas66 » sabato 2 gennaio 2016, 14:51

Dopo attenti controllo ho trovato due denti della seconda ruota leggermente piegati che impedivano il normale funzionamento >>||<<

Adesso ho deciso che posso riprendere i lavori :-D (dopo così tanto tempo) ""==""

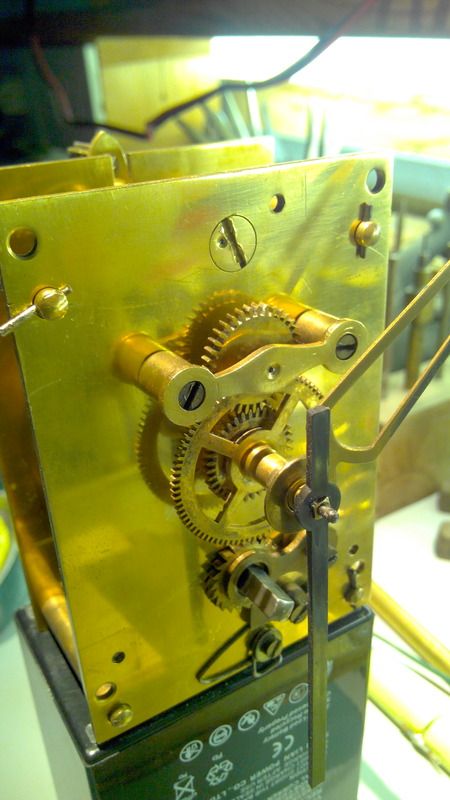

L'unico dubbio è a riguardo a questo foro :():


Immagine

Vedete il foro dell'ancora, è registrabile tramite quel taglio ormai slabbrato (e comunque bloccato)
La posizione che c'è adesso è leggermente fuori asse rispetto il centro...devo mantenere quell'errore?

Ciao
Immagine

Leonardo diceva: "L'esperienza è il nome che si dà ai propri sbagli."

Avatar utente
carlo
Site Admin
Messaggi: 6560
Iscritto il: giovedì 23 febbraio 2006, 10:19
Località: Bella Liguria - Lavagna
Contatta:

Re: ....io ci provo..

Messaggio da carlo » sabato 2 gennaio 2016, 18:20

sobas66 ha scritto: >>><<<
E' da più di due settimane che provo a smontare e rimontare il movimento nella speranza di vederlo oscillare in maniera decente...... <<<<)) ...ma nulla anzi adesso dopo alcune ore o un giorno si ferma >2<£
Ciao
...ero lì lì per suggerirti di portare il movimento da un orologiaio... >()< :lol: :lol:
sobas66 ha scritto:Vedete il foro dell'ancora, è registrabile tramite quel taglio ormai slabbrato (e comunque bloccato)
La posizione che c'è adesso è leggermente fuori asse rispetto il centro...devo mantenere quell'errore?
Opterei per la posizione che assicura il miglior funzionamento a prescindere da valutazioni estetiche.... [[]

Cordialità.
Carlo
The best is yet to come
cchiù lluonga è a pinsata, cchiù granni è a minchiata :lol:
_________________________________________________

Immagine

elenco dell'attrezzatura usata in vendita per orologiai hobbisti

Avatar utente
sobas66
Messaggi: 3410
Iscritto il: domenica 26 febbraio 2006, 9:40
Località: treviso

Re: ....io ci provo..

Messaggio da sobas66 » sabato 2 gennaio 2016, 21:49

carlo ha scritto: Opterei per la posizione che assicura il miglior funzionamento a prescindere da valutazioni estetiche.... [[]
Cordialità.
Carlo
Essendo bloccata non ho molte possibilità.... :(): ...a meno che non conoscete il modo per sbloccarla :():

Ciao
Immagine

Leonardo diceva: "L'esperienza è il nome che si dà ai propri sbagli."

Avatar utente
carlo
Site Admin
Messaggi: 6560
Iscritto il: giovedì 23 febbraio 2006, 10:19
Località: Bella Liguria - Lavagna
Contatta:

Re: ....io ci provo..

Messaggio da carlo » domenica 3 gennaio 2016, 8:24

Forse non ho capito il problema.
Mi sembra che tu dica che in quella posizione dell'eccentrico , l'ancoretta mantiene la sua funzionalità.
Se le cose stanno così, è per quello che avevo suggerito di mantenere il disassamento , con conseguente perdita di valore estetico, a beneficio di una migliore funzionalità.

Se le cose non stanno così, e se possiedi un tornio, nulla ti vieta, dopo un primo tentativo di impiantare l'ancoretta secondo i fori la cui posizione puoi riportare perfettamente eguale sulle nuove platine, di tagliare tu stesso un nuovo eccentrico....non è obbligatorio mantenere nella nuova realizzazione una parte così deturpata e nenche una non necessaria....quante ancorette non hanno quell'eccentrico di regolazione della sua altezza.

Esiste anche l'opzione che sia io a tagliarti l'eccentrico, (che però poi tu dovrai posizionare correttamente in posto), ma prima valutiamo quelle più alla portata della tua attrezzatura [[]

Cordialità.
Carlo
The best is yet to come
cchiù lluonga è a pinsata, cchiù granni è a minchiata :lol:
_________________________________________________

Immagine

elenco dell'attrezzatura usata in vendita per orologiai hobbisti

Avatar utente
sobas66
Messaggi: 3410
Iscritto il: domenica 26 febbraio 2006, 9:40
Località: treviso

Re: ....io ci provo..

Messaggio da sobas66 » domenica 3 gennaio 2016, 10:31

carlo ha scritto:....... ma prima valutiamo quelle più alla portata della tua attrezzatura [[]

Cordialità.
Carlo
....Allora sarà un miracolo se riuscirò nell'impresa :lol: :lol:

Ciao
Immagine

Leonardo diceva: "L'esperienza è il nome che si dà ai propri sbagli."

Avatar utente
guidomaria
Messaggi: 1004
Iscritto il: domenica 10 agosto 2014, 11:10
Località: Colle di Val d'Elsa (Siena)

Re: ....io ci provo..

Messaggio da guidomaria » lunedì 4 gennaio 2016, 14:09

Io farei come ha suggerito Carlo: riposizionerei un eccentrico nuovo con il foro inizialmente posto in asse ed alla distanza geometricamente corretta (misurata, per esempio, da quella tra i fori sull' altra platina) , salvo poi ruotarlo per aumentare o diminuire l'ingaggio delle leve dell' ancora sui denti della ruota. Il rifacimento di un eccentrico come quello è stato uno dei miei primi lavori e non è stato difficile. Servono tornio e trapano.

Avatar utente
sobas66
Messaggi: 3410
Iscritto il: domenica 26 febbraio 2006, 9:40
Località: treviso

Re: ....io ci provo..

Messaggio da sobas66 » lunedì 4 gennaio 2016, 18:09

Allora per il momento proverò a mantenere quello della platina posteriore e poi vedremo..... :():

Ciao
Immagine

Leonardo diceva: "L'esperienza è il nome che si dà ai propri sbagli."

Avatar utente
1972merlino
Messaggi: 951
Iscritto il: lunedì 25 novembre 2013, 19:03

Re: ....io ci provo..

Messaggio da 1972merlino » martedì 5 gennaio 2016, 15:07

Ho lo stesso eccentrico,ho preso la misura del centro con l'il foro della ruota che lo precede.
Per togliere l'eccentrico ,martello in teflon e scalpello di compensato,un colpo secco.
Io risfrutto l'originale perché non saprei come rifarlo.
l'invincibile non è quello che vince sempre ma quello che anche se perde non è vinto mai

Avatar utente
1972merlino
Messaggi: 951
Iscritto il: lunedì 25 novembre 2013, 19:03

Re: ....io ci provo..

Messaggio da 1972merlino » martedì 5 gennaio 2016, 15:13

Sulla parte interna dell' eccentrico io ho trovato il segno del centro fatto probabilmente da chi lo ha fatto ,ho sfruttato appunto questa traccia per trovare la distanza per ripiazzarlo su la nuova platina.
Qui c'è il paradosso,io che ti suggerisco come operare,magari il mio metodo è sbagliato ma per le mie conoscenze credo che funzionino.
l'invincibile non è quello che vince sempre ma quello che anche se perde non è vinto mai

Avatar utente
sobas66
Messaggi: 3410
Iscritto il: domenica 26 febbraio 2006, 9:40
Località: treviso

Re: ....io ci provo..

Messaggio da sobas66 » venerdì 10 gennaio 2020, 22:06

Sembra che ora abbia trovato un movimento che possa fare il caso per questo scopo.....
Un bel movimento solo tempo inglese....ho solo quello che vedete....manca sospensione, cicloide e lunghezza del pendolo..
però l'ho già smontato e ho contato i denti :-D

scappamento - 30 denti, pignone - 10 denti
ruota oziosa - 90 denti, pignone - 12 denti
ruota oraria - 96 denti.....seguendo i calcoli di Carlo..
https://www.clockmaker.it/unpoditeo13.htm
.mi risulta un pendolo di 70 centimetri ho-ho

Potrei farlo da parete :(): :():

Ciao
Immagine

Leonardo diceva: "L'esperienza è il nome che si dà ai propri sbagli."

Avatar utente
carlo
Site Admin
Messaggi: 6560
Iscritto il: giovedì 23 febbraio 2006, 10:19
Località: Bella Liguria - Lavagna
Contatta:

Re: ....io ci provo..

Messaggio da carlo » sabato 11 gennaio 2020, 8:56

il sospetto doveva già venirti quando hai appianato che il numero dell alternanze è 72: numero molto vicino a 60 che è proprio di un pendolo da 1 secondo e lungo quindi circa 1 metro.

Hai aspettato tanto ...ed io, al tuo posto, aspetterei di trovare un movimento da tavolo che si presta di più per essere trasformato in uno scheletrato...almeno secondo le mie inclinazioni... :lol: :lol:

Prova su ebay inglese cercando mantel clock spare parts ....o simili .

Cordialità.
Carlo
The best is yet to come
cchiù lluonga è a pinsata, cchiù granni è a minchiata :lol:
_________________________________________________

Immagine

elenco dell'attrezzatura usata in vendita per orologiai hobbisti

Avatar utente
sobas66
Messaggi: 3410
Iscritto il: domenica 26 febbraio 2006, 9:40
Località: treviso

Re: ....io ci provo..

Messaggio da sobas66 » sabato 11 gennaio 2020, 20:54

Io pensavo, avendo un bel movimento grande, di poter fare un orologio da muro tipo questo....
""=="" ""==""

Ciao
Immagine

Leonardo diceva: "L'esperienza è il nome che si dà ai propri sbagli."

Avatar utente
carlo
Site Admin
Messaggi: 6560
Iscritto il: giovedì 23 febbraio 2006, 10:19
Località: Bella Liguria - Lavagna
Contatta:

Re: ....io ci provo..

Messaggio da carlo » domenica 12 gennaio 2020, 7:49

...a ognuno il suo gusto.... %%$%%

Cordialità.
carlo
The best is yet to come
cchiù lluonga è a pinsata, cchiù granni è a minchiata :lol:
_________________________________________________

Immagine

elenco dell'attrezzatura usata in vendita per orologiai hobbisti

Avatar utente
sobas66
Messaggi: 3410
Iscritto il: domenica 26 febbraio 2006, 9:40
Località: treviso

Re: ....io ci provo..

Messaggio da sobas66 » lunedì 13 gennaio 2020, 20:39

..o come dicono gli olandesi...Ad ognuno il suo...(inteso il tempo che abbiamo a disposizione..)

Beh questo movimento mi piace e almeno proverò a rimetterlo in moto....
Non ha grossi problemi a parte il bariletto di carica $$$
Aperto ho trovato un tripudio di stagno......
Ho una lastra di ottone...mi divertirò a ricostruire le due coperture....con il vostro aiuto, grazie ::love::

Ciao
Immagine

Leonardo diceva: "L'esperienza è il nome che si dà ai propri sbagli."

Avatar utente
carlo
Site Admin
Messaggi: 6560
Iscritto il: giovedì 23 febbraio 2006, 10:19
Località: Bella Liguria - Lavagna
Contatta:

Re: ....io ci provo..

Messaggio da carlo » martedì 14 gennaio 2020, 8:16

Per quanto posso fare...basta un fischio.... :lol: :lol:
