orologi in legno

passione di tanti...
Rispondi
Avatar utente
1972merlino
Messaggi: 950
Iscritto il: lunedì 25 novembre 2013, 19:03

Re: orologi in legno

Messaggio da 1972merlino » lunedì 21 settembre 2015, 19:17

Ciao Carlo e bentornato,anch'io non sono proprio bravo ma ci provo,cercando di migliorarmi.
Per i materiali sono avanzi non essenze pregiate,in contemporanea a questi sabato,ho cominciato un altro tutto in faggio,e ho mietuto la prima vittima.ho rotto una fresa. Faggio-merlino 1-0
Ma sono sicuro di ribaltare il risultato.
l'invincibile non è quello che vince sempre ma quello che anche se perde non è vinto mai

Avatar utente
sobas66
Messaggi: 3410
Iscritto il: domenica 26 febbraio 2006, 9:40
Località: treviso

Re: orologi in legno

Messaggio da sobas66 » lunedì 21 settembre 2015, 20:04

1972merlino ha scritto: Faggio-merlino 1-0
Ma sono sicuro di ribaltare il risultato.
......Hai il secondo tempo!!!! :-D
Ciao
Immagine

Leonardo diceva: "L'esperienza è il nome che si dà ai propri sbagli."

Avatar utente
1972merlino
Messaggi: 950
Iscritto il: lunedì 25 novembre 2013, 19:03

Re: orologi in legno

Messaggio da 1972merlino » giovedì 24 settembre 2015, 13:29

in continuo aggiornamento.

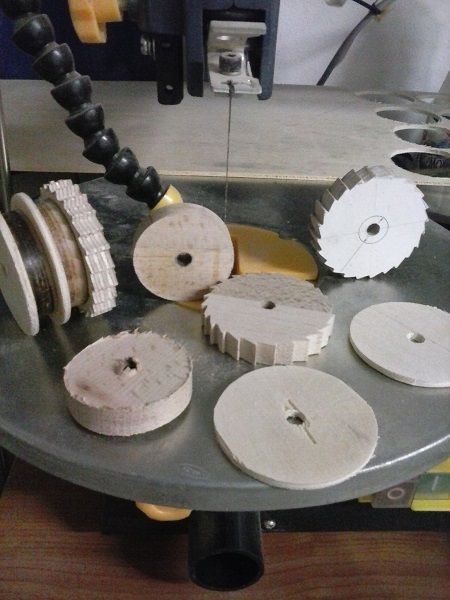

alcune fasi dell'incollaggio del rocchetto crik
Immagine

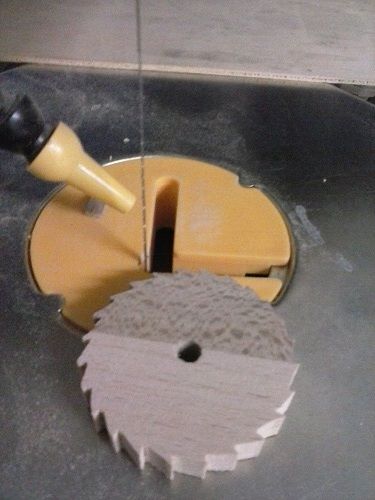

taglio ruota
Immagine
incollaggio e fissaggio per tirare il tutto,con vite rondelle e dado
Immagine


Ps
Faggio-Merlino 1-1
l'invincibile non è quello che vince sempre ma quello che anche se perde non è vinto mai

Avatar utente
carlo
Site Admin
Messaggi: 6558
Iscritto il: giovedì 23 febbraio 2006, 10:19
Località: Bella Liguria - Lavagna
Contatta:

Re: orologi in legno

Messaggio da carlo » giovedì 24 settembre 2015, 19:53

1972merlino ha scritto: Ps
Faggio-Merlino 1-1
...io conosco già il risultato finale... :lol:

Cordialità.
Carlo
The best is yet to come
cchiù lluonga è a pinsata, cchiù granni è a minchiata :lol:
_________________________________________________

Immagine

elenco dell'attrezzatura usata in vendita per orologiai hobbisti

Avatar utente
1972merlino
Messaggi: 950
Iscritto il: lunedì 25 novembre 2013, 19:03

Re: orologi in legno

Messaggio da 1972merlino » giovedì 24 settembre 2015, 21:26

Non sarai un tifoso del Faggese ?
l'invincibile non è quello che vince sempre ma quello che anche se perde non è vinto mai

Avatar utente
carlo
Site Admin
Messaggi: 6558
Iscritto il: giovedì 23 febbraio 2006, 10:19
Località: Bella Liguria - Lavagna
Contatta:

Re: orologi in legno

Messaggio da carlo » giovedì 24 settembre 2015, 21:37

no! della Merlitana.... :lol: :lol: :lol:

Cordialità.
Carlo
The best is yet to come
cchiù lluonga è a pinsata, cchiù granni è a minchiata :lol:
_________________________________________________

Immagine

elenco dell'attrezzatura usata in vendita per orologiai hobbisti

Avatar utente
1972merlino
Messaggi: 950
Iscritto il: lunedì 25 novembre 2013, 19:03

Re: orologi in legno

Messaggio da 1972merlino » giovedì 24 settembre 2015, 21:52

Muy bien cico. [[]
l'invincibile non è quello che vince sempre ma quello che anche se perde non è vinto mai

Avatar utente
1972merlino
Messaggi: 950
Iscritto il: lunedì 25 novembre 2013, 19:03

Re: orologi in legno

Messaggio da 1972merlino » lunedì 5 ottobre 2015, 13:31

vado un po di fretta mi sta finendo la pausa pranzo.
vi allego altre foto del pendolo in Faggio.
commentate poi scrivo come mai della scelta di alcune modifiche.
Allegati
l'invincibile non è quello che vince sempre ma quello che anche se perde non è vinto mai

Avatar utente
carlo
Site Admin
Messaggi: 6558
Iscritto il: giovedì 23 febbraio 2006, 10:19
Località: Bella Liguria - Lavagna
Contatta:

Re: orologi in legno

Messaggio da carlo » lunedì 5 ottobre 2015, 20:14

...non me ne intendo più di tanto, ma invece di listelli incollati, non sarebbe meglio l'utilizzo di un listello ricavato da un solo pezzo di legno...? ""=="" ""==""

Cordialità.
Carlo
The best is yet to come
cchiù lluonga è a pinsata, cchiù granni è a minchiata :lol:
_________________________________________________

Immagine

elenco dell'attrezzatura usata in vendita per orologiai hobbisti

Avatar utente
1972merlino
Messaggi: 950
Iscritto il: lunedì 25 novembre 2013, 19:03

Re: orologi in legno

Messaggio da 1972merlino » lunedì 5 ottobre 2015, 21:24

Da un noto fornitore obbistico,ho trovato un pannello alto 2 cm 40x100,dove io e il mio cliente che ha piallatrice e seghe industriali,abbiamo ricavato tutti i pezzi del pendolo,oltre a raddoppiare il materiale per le ruote,tagliando a metà il pannello rimasto facendone 2 da 1Cm ,opportunamente piallato.
Il pannello in questione oltre ad essere rigido è anche bello piano,mentre utilizzando un pezzo unico dal tronco,inevitabilmente si imbarca.Un'altra soluzione ,il multi strato.
Ma non è la stessa cosa.
Asta luego.
Ultima modifica di 1972merlino il lunedì 5 ottobre 2015, 21:50, modificato 1 volta in totale.
l'invincibile non è quello che vince sempre ma quello che anche se perde non è vinto mai

Avatar utente
1972merlino
Messaggi: 950
Iscritto il: lunedì 25 novembre 2013, 19:03

Re: orologi in legno

Messaggio da 1972merlino » lunedì 5 ottobre 2015, 21:49

La scelta del fissaggio con la barra filettata,ricade sempre per scelta del cliente,cliente perché l' orologio è per lui,ma in collaborazione e non per lucro .
Come dicevo il fissaggio,tutti i pezzi sono stati spinati ed incollati oltre ai due tronchetti dove passa la barra filettata che,oltre che ad irrobustire la struttura fissa la platina frontale,ed è rifinita con un dado in ottone.
l'invincibile non è quello che vince sempre ma quello che anche se perde non è vinto mai

Avatar utente
guidomaria
Messaggi: 1004
Iscritto il: domenica 10 agosto 2014, 11:10
Località: Colle di Val d'Elsa (Siena)

Re: orologi in legno

Messaggio da guidomaria » lunedì 5 ottobre 2015, 22:04

Vedere una lavorazione del legno così precisa e pulita è per me sempre fonte di grande piacere ....

Avatar utente
1972merlino
Messaggi: 950
Iscritto il: lunedì 25 novembre 2013, 19:03

Re: orologi in legno

Messaggio da 1972merlino » lunedì 12 ottobre 2015, 13:17

Ben trovati ,
ho creato delle matrici anche per le lancette
il sistema rimane lo stesso che per le ruote.
Allegati
l'invincibile non è quello che vince sempre ma quello che anche se perde non è vinto mai

Avatar utente
1972merlino
Messaggi: 950
Iscritto il: lunedì 25 novembre 2013, 19:03

Re: orologi in legno

Messaggio da 1972merlino » lunedì 12 ottobre 2015, 13:22

nelle foto precedentila lancetta dei minuti ,la matrice è un assemblato di parti ,composta da un asta e un cerchietto ricavati da unpezzo di compensato forato con una fresa a tazza,i vari pezzi sono stati incollati su un foglio in md,dove poi sotto vi è stato fissato un pezzo di "FAGGIO" alto 7mm da dove ho ricavato la lancetta.
stesso discorso per la lancetta delle ore.
Allegati
l'invincibile non è quello che vince sempre ma quello che anche se perde non è vinto mai

Avatar utente
1972merlino
Messaggi: 950
Iscritto il: lunedì 25 novembre 2013, 19:03

Re: orologi in legno

Messaggio da 1972merlino » lunedì 12 ottobre 2015, 13:28

Questa è la ruota dei minuti,il braccetto che vedete serve per frizionare la rimessa dell'ora,ancora da testare ma almeno in teoria dovrebbe andar bene.
in pratica la ruota non la fisserò più all'albero ma avendo un foro abbastanza preciso oltre al braccetto che ha lo stesso foro in corrispondenza di quello della ruota ,darebbe maggior appiglio,ma libera di far ruotare l'asse con la sua lancetta che verra fissata all'albero con un grano o con qualcos'altro che mi verrà in mente al momento.
Allegati
l'invincibile non è quello che vince sempre ma quello che anche se perde non è vinto mai
