orologi in legno

passione di tanti...
Rispondi
Avatar utente
1972merlino
Messaggi: 950
Iscritto il: lunedì 25 novembre 2013, 19:03

Re: orologi in legno

Messaggio da 1972merlino » giovedì 15 ottobre 2015, 21:51

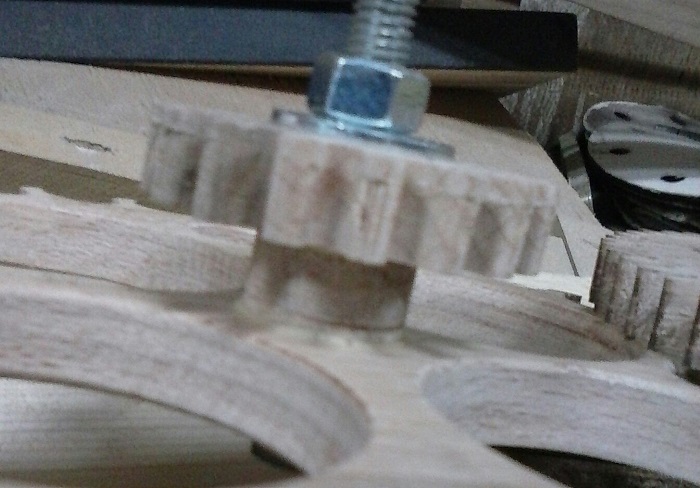

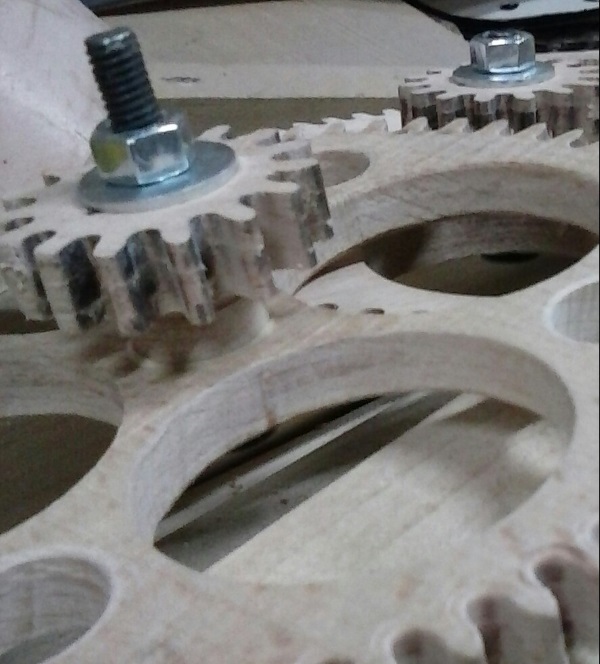

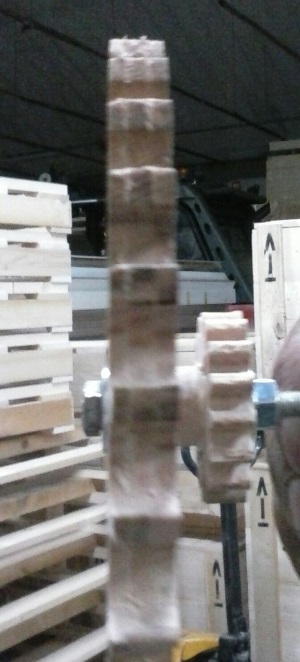

Alcune fasi dell' incollatura delle ruote con lo spessore e il pignone.
Ho usato della colla vinilica le ruote e li spessorino ricavato con una fresa a tazza.la vite e il dado fungono da morsetto per poter mantenere premuto tutto il pacchetto
Naturalmente tra dado e vite ci sono delle rondelle per evitare di incidere le ruote,oltre ad avere maggior superficie di pressione.

Immagine

Immagine

Immagine

nota di carlo:
per cortesia, dimensione max delle foto 800 x 600 ( o inferiori), altrimenti le foto non sono immediatamente visibili [[]
Per
questa volta ho corretto io le dimensioni, ma, siate gentili, un pò più di attenzione costa così poco [[]
Ultima modifica di carlo il venerdì 16 ottobre 2015, 8:20, modificato 5 volte in totale.
l'invincibile non è quello che vince sempre ma quello che anche se perde non è vinto mai

Avatar utente
1972merlino
Messaggi: 950
Iscritto il: lunedì 25 novembre 2013, 19:03

Re: orologi in legno

Messaggio da 1972merlino » sabato 17 ottobre 2015, 14:32

Hai ragione,e che con il cellulare riduco l' immagine ma non sp effettivamente quanto.
Probabilmente anche altre foto postate,hanno lo stesso problema.
l'invincibile non è quello che vince sempre ma quello che anche se perde non è vinto mai

Avatar utente
1972merlino
Messaggi: 950
Iscritto il: lunedì 25 novembre 2013, 19:03

Re: orologi in legno

Messaggio da 1972merlino » lunedì 19 ottobre 2015, 12:42

Il quadrante finito per il pendolo in faggio,per gli altri 2 attendiamo un pò.
Lo stile ricorda il primo pendolo che ho fatto.
gli indici sono stati inseriti nelle cave create con la fresa e poi ribassati con una scartatrice orbitale.per quelli circolari sono dei chiodi fatti al tornio e inseriti nei fori,questi rimangono a rilievo,il quadrante è in faggio e gli indici in frassino.
Allegati
l'invincibile non è quello che vince sempre ma quello che anche se perde non è vinto mai

Avatar utente
carlo
Site Admin
Messaggi: 6558
Iscritto il: giovedì 23 febbraio 2006, 10:19
Località: Bella Liguria - Lavagna
Contatta:

Re: orologi in legno

Messaggio da carlo » lunedì 19 ottobre 2015, 19:13

direi che stai procedendo con gusto.

Cordialità. :lol:
Carlo
The best is yet to come
cchiù lluonga è a pinsata, cchiù granni è a minchiata :lol:
_________________________________________________

Immagine

elenco dell'attrezzatura usata in vendita per orologiai hobbisti

Avatar utente
1972merlino
Messaggi: 950
Iscritto il: lunedì 25 novembre 2013, 19:03

Re: orologi in legno

Messaggio da 1972merlino » lunedì 19 ottobre 2015, 21:55

Grazie,stasera al ritorno dal lavoro ho fatto alcune prove su gli altri 2 quadranti,non voglio sciupare la sorpresa,spero che vi piacciano,di sicuro i riceventi gli dovrà piacere per forza,visto che a caval donato non si guarda in bocca.
l'invincibile non è quello che vince sempre ma quello che anche se perde non è vinto mai

Avatar utente
guidomaria
Messaggi: 1004
Iscritto il: domenica 10 agosto 2014, 11:10
Località: Colle di Val d'Elsa (Siena)

Re: orologi in legno

Messaggio da guidomaria » lunedì 19 ottobre 2015, 23:02

sono curioso di vedere l'insieme ...

Avatar utente
1972merlino
Messaggi: 950
Iscritto il: lunedì 25 novembre 2013, 19:03

Re: orologi in legno

Messaggio da 1972merlino » martedì 20 ottobre 2015, 21:22

eccovi accontentati.
naturalmente dovete tenere conto che gli indici sono solo appoggiati sui quadranti e potrebbero anche cambiare forma ,oppure scambiati tra uno e l'altro.
La scelta di creare queste forme e utilizzare l'incollaggio più tosto che fresare e inserire nelle cave ,è data dalla praticità oltre al tipo di materiale del quadrante che rischierebbe di scheggiarsi ,perlomeno su la prova che avevo fatto su un piccolo pezzo è successo.
Allegati
l'invincibile non è quello che vince sempre ma quello che anche se perde non è vinto mai

Avatar utente
1972merlino
Messaggi: 950
Iscritto il: lunedì 25 novembre 2013, 19:03

Re: orologi in legno

Messaggio da 1972merlino » martedì 20 ottobre 2015, 21:24

le sospensioni
Allegati
l'invincibile non è quello che vince sempre ma quello che anche se perde non è vinto mai

Avatar utente
carlo
Site Admin
Messaggi: 6558
Iscritto il: giovedì 23 febbraio 2006, 10:19
Località: Bella Liguria - Lavagna
Contatta:

Re: orologi in legno

Messaggio da carlo » mercoledì 21 ottobre 2015, 8:07

sapete tutti che con il legno sono una schiappa forse perché erroneamente ed in modo impreciso informato sulle sue qualità, tanto che preferisco lavorare il metallo.
...ma a me sembra che due parti in legno in continuo sfregamento debbano consumarsi alquanto velocemente. Ripeto, forse è una sensazione dovuta alla scarsa conoscenza di quel materiale ""=="" ...ma io avrei fatto, nonostante tutto il resto fosse di legno, la sospensione con dei blocchetti di metallo...ma anche penso che forse potrei sbagliare... ""=="" ""==""

Cordialità.
Carlo
The best is yet to come
cchiù lluonga è a pinsata, cchiù granni è a minchiata :lol:
_________________________________________________

Immagine

elenco dell'attrezzatura usata in vendita per orologiai hobbisti

Avatar utente
1972merlino
Messaggi: 950
Iscritto il: lunedì 25 novembre 2013, 19:03

Re: orologi in legno

Messaggio da 1972merlino » mercoledì 21 ottobre 2015, 13:30

Mi hai quasi convinto,ma se facessi i blocchetti in metallo non usurerebbe la cava in legno?dovrei forse fare anche l' alloggiamento.
l'invincibile non è quello che vince sempre ma quello che anche se perde non è vinto mai

Avatar utente
carlo
Site Admin
Messaggi: 6558
Iscritto il: giovedì 23 febbraio 2006, 10:19
Località: Bella Liguria - Lavagna
Contatta:

Re: orologi in legno

Messaggio da carlo » mercoledì 21 ottobre 2015, 18:46

1972merlino ha scritto:Mi hai quasi convinto,ma se facessi i blocchetti in metallo non usurerebbe la cava in legno?dovrei forse fare anche l' alloggiamento.
direi di sì! [[]

Cordialità.
carlo
The best is yet to come
cchiù lluonga è a pinsata, cchiù granni è a minchiata :lol:
_________________________________________________

Immagine

elenco dell'attrezzatura usata in vendita per orologiai hobbisti

Avatar utente
1972merlino
Messaggi: 950
Iscritto il: lunedì 25 novembre 2013, 19:03

Re: orologi in legno

Messaggio da 1972merlino » mercoledì 21 ottobre 2015, 21:54

Ho provato a molare un bullone di 6 mm a v ,e ho fatto una sospensione posticcia,il bullone è inox .per l'alloggiamento avevo pensato a una placchetta in alluminio da limare.
farò delle prove.
Carlo passare da quello che ne capisce poco mi sembra che funzioni come metodo persuasivo.
i tuoi consigli li accetto sempre, ben volentieri, anche se mi prendi a calci pur di farmi capire <***> che ci possono essere altre strade.
[[] [[] [[]
l'invincibile non è quello che vince sempre ma quello che anche se perde non è vinto mai

Avatar utente
carlo
Site Admin
Messaggi: 6558
Iscritto il: giovedì 23 febbraio 2006, 10:19
Località: Bella Liguria - Lavagna
Contatta:

Re: orologi in legno

Messaggio da carlo » giovedì 22 ottobre 2015, 7:45

L'alluminio mi pare un metallo alquanto "tenero".

Peraltro, il fare delle prove ed eventualmente sostituire quella coppia di materiali non dovrebbe essere un gran lavoro... :lol:

Cordialità.
Carlo
The best is yet to come
cchiù lluonga è a pinsata, cchiù granni è a minchiata :lol:
_________________________________________________

Immagine

elenco dell'attrezzatura usata in vendita per orologiai hobbisti

Avatar utente
lucianotrial
Messaggi: 8
Iscritto il: venerdì 30 ottobre 2015, 14:26

Re: orologi in legno

Messaggio da lucianotrial » venerdì 30 ottobre 2015, 21:52

CIAO MERLINO SONO LUCIANO UNO NUOVO APPENA ISCRITTO COMPLIMENTI PER IL TUO OROLOGIO DI LEGNO STESSA MIA PASSIONE IL LEGNO E GLI OROLOGI.
HO TANTO CERCATO PER AVERE DELLE STAMPE DI TUTTI GLI INGRANAGGI E ISTRUZIONI PER IL MONTAGGIO NON SO TU POTRESTI MANDARMI QUALCOSA PER POSTA IMAIL DP.LUCIANO@VIRGILIO.IT TE NE SAREI GRATO
CIAO E BUON LAVORO

nota di carlo:
per cortesia,Luciano, dovresti inviare i tuoi messaggi scrivendo in minuscolo.
Grazie per la tua attenzione.

Cordialità.
Carlo

Avatar utente
1972merlino
Messaggi: 950
Iscritto il: lunedì 25 novembre 2013, 19:03

Re: orologi in legno

Messaggio da 1972merlino » sabato 31 ottobre 2015, 15:08

Ciao Luciano,sono disposto a condividere i disegni senza nassun problema,ma,mi farebbe anche piacere se condividessi con noi anche i tuoi lavori.
Cosa ne pensi?
l'invincibile non è quello che vince sempre ma quello che anche se perde non è vinto mai
